Гильзовка 1-го цилиндра алюминиевого блока мотоцикла Kawasaki

01 - Специальное приспособление (УСП) для установки блоков с наклонным расположением цилиндров

02 - Установка блока на УСП

03 - Использование специального уровня для предварительной установки

04 - Проверка точности установки при помощи индикаторной стойки

05 - Определение оси цилиндра с помощью центроискателя

06 - Блок установлен и готов к расточке

07 - Расточка цилиндра под гильзу

08 - Цилиндр под гильзу расточен

09 - Проточка цилиндра под бурт гильзы проведена

10 - Гильза готова к установке

11 - Установка гильзы

12 - Гильза установлена в цилиндр

13 - Поршень Kawasaki

14 - Расточка цилиндра будет производиться по размеру поршня с учётом теплового зазора

15 - Контроль размера

16 - Расточка гильзы после запрессовки

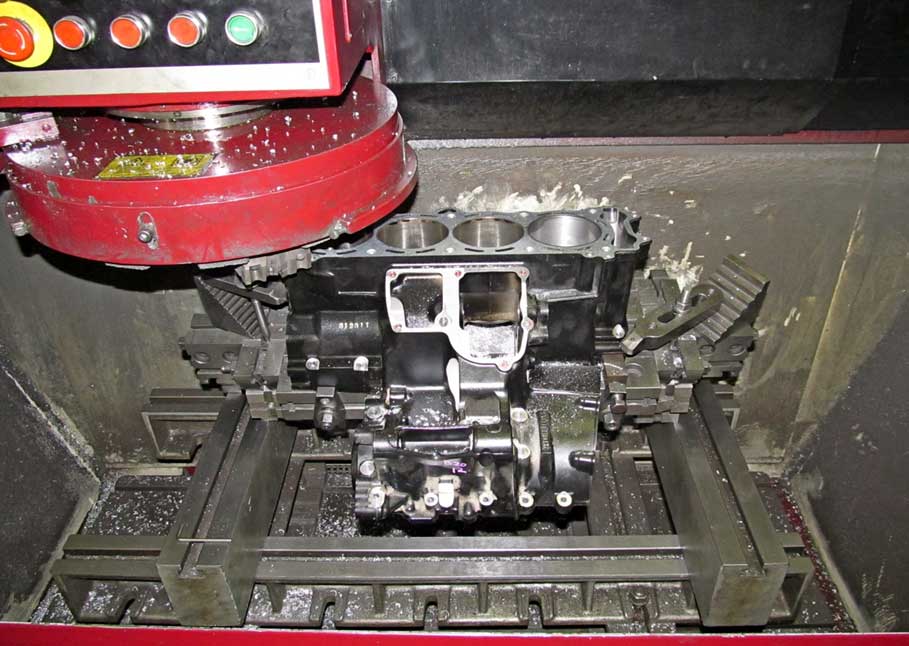

17 - Фрезеровка блока после запрессовки и расточки гильзы

18 - Фрезеровка произведена

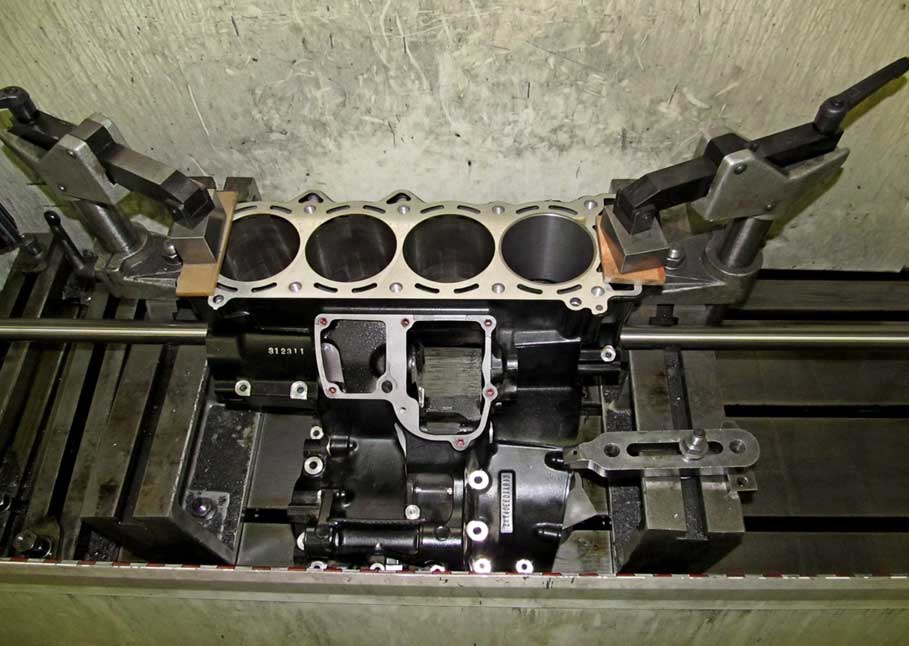

19 - Установка блока для хонигования

20 - Блок закреплен на специальном приспособлении для хонингования блоков с наклонным основанием

21 - Подготовка и регулировка хонинговальной головки

22 - Хонингование цилиндра

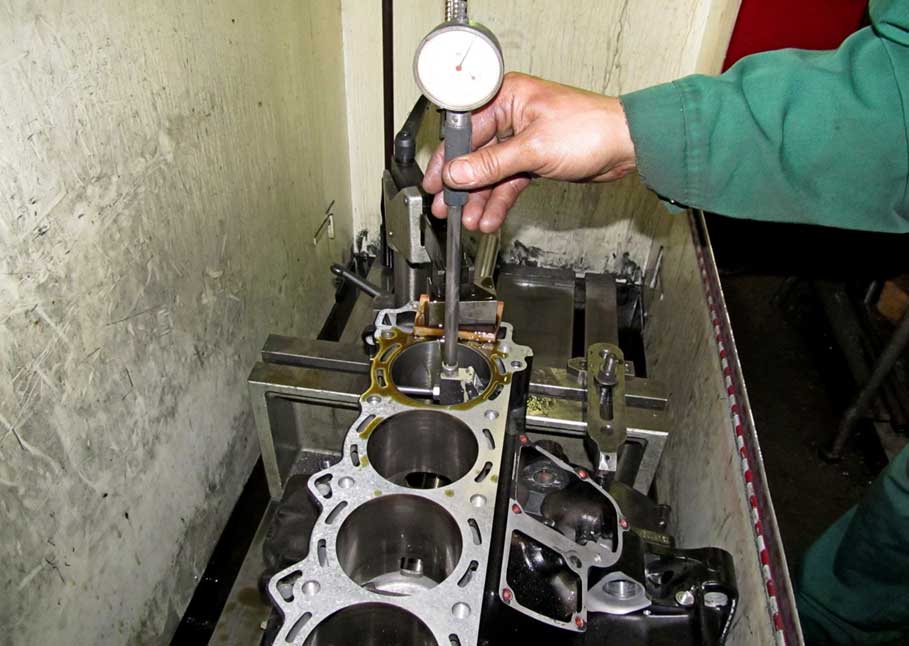

23 - Контроль размера после хонингования

24 - Цилиндр отхонингован

25 - Замена хонинговальных брусков на бруски для крацевания

26 - Бруски для крацевания установлены

27 - Крацевание блока

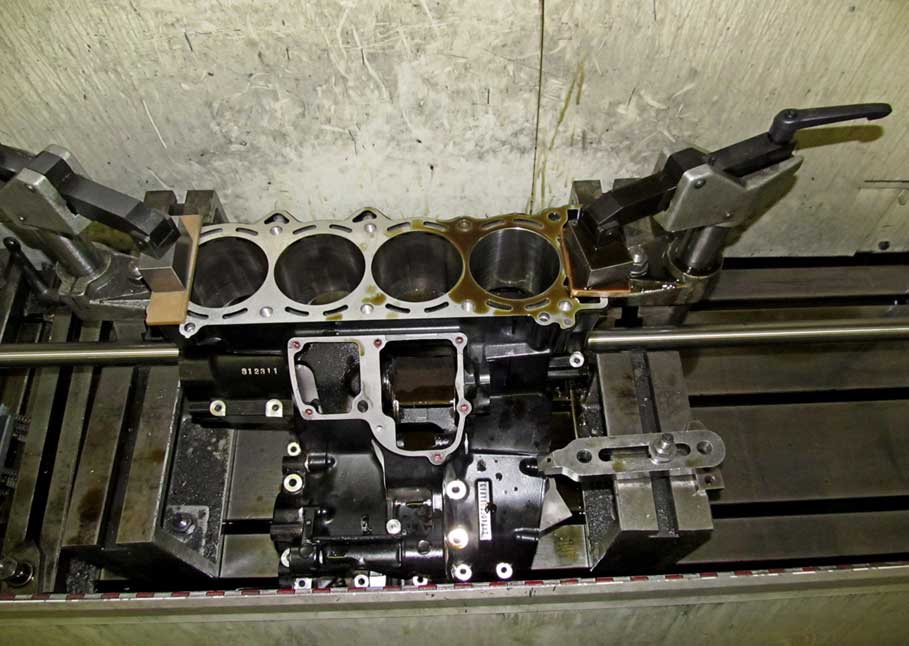

28 - Гильзовка 1-го цилиндра алюминиевого блока мотоцикла Kawasaki завершена
