Расточка нижней головки корабельного шатуна

01 - Установка шатуна

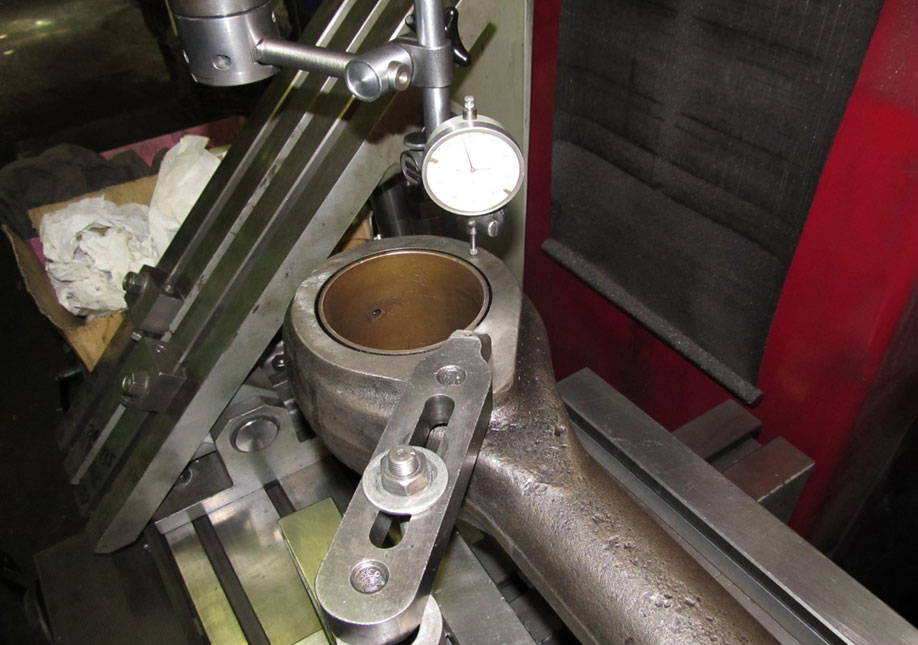

02 - Проверка точности установки с помощью индикаторной головки

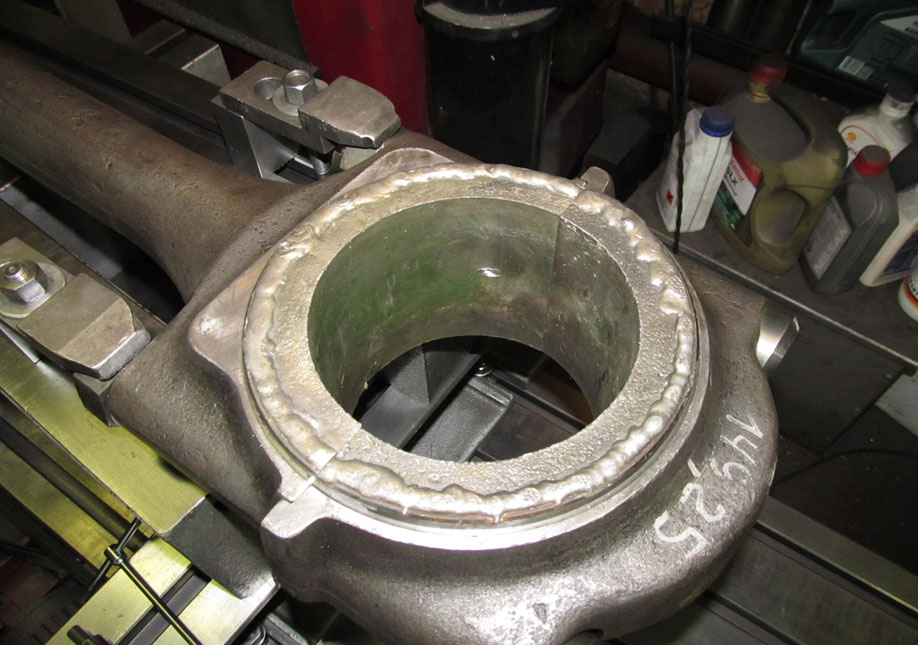

03 - Вкладыши нижней головки на шатуне наплавлены баббитом

04 - Фрезеровка торца наплавленных вкладышей

05 - Определение оси нижней головки шатуна с помощью центроискателя

06 - После первой расточки хорошо видна неравномерность наплавки

07 - Контроль размера после расточки

08 - Нижняя головка шатуна расточена в размер, осталось снять фаску

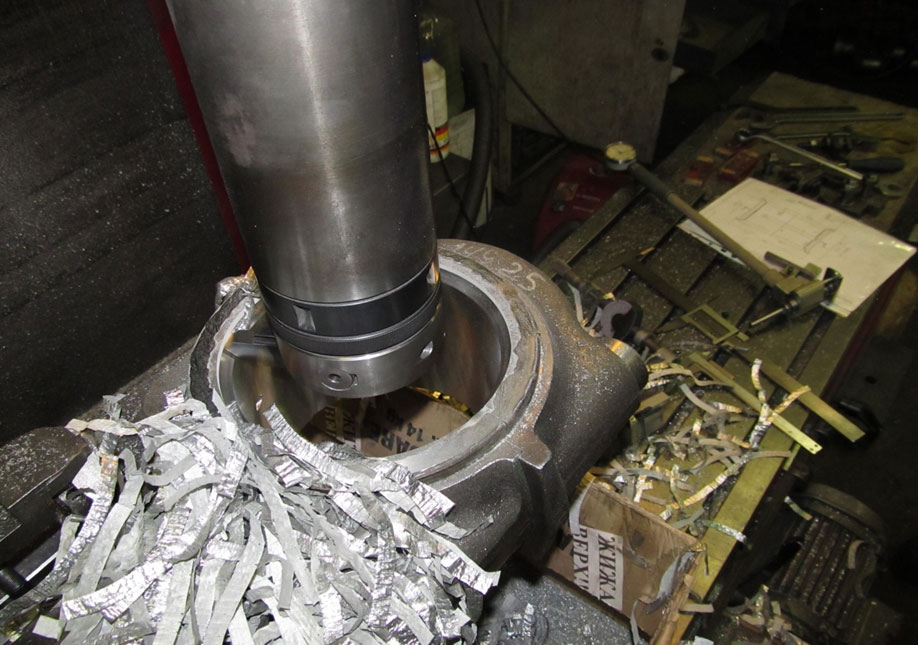

09 - Снятие фаски

10 - Фаска снята

11 - Подрезка облоя с наружной стороны вкладыша специальным резцом

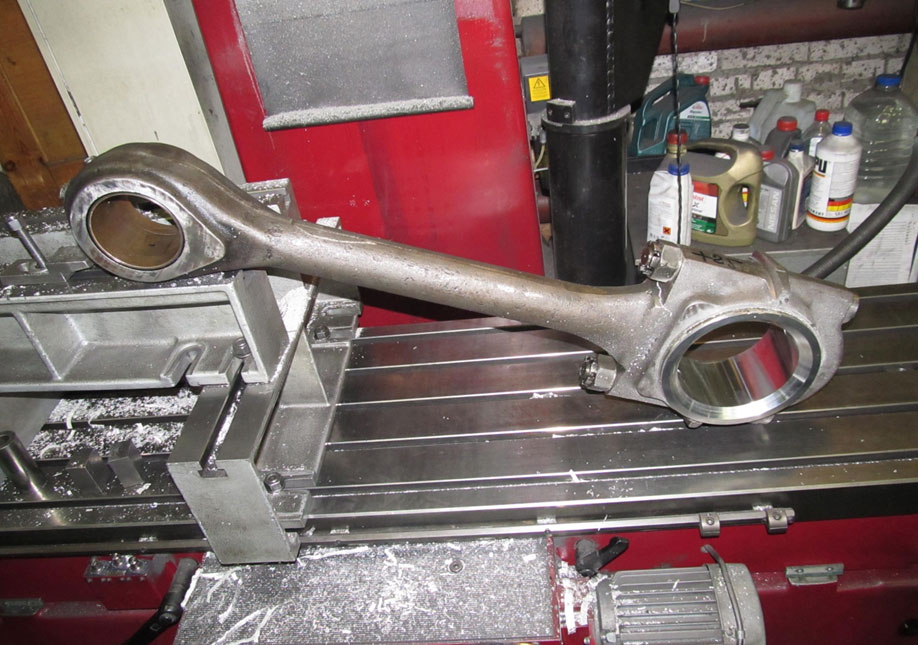

12 - Ремонт нижней головки шатуна завершен
