Ремонт головки блока Perkins

01 - Головка блока принята в ремонт

02 - Головка блока принята в ремонт

03 - Предварительная технологическая мойка в моечной машине

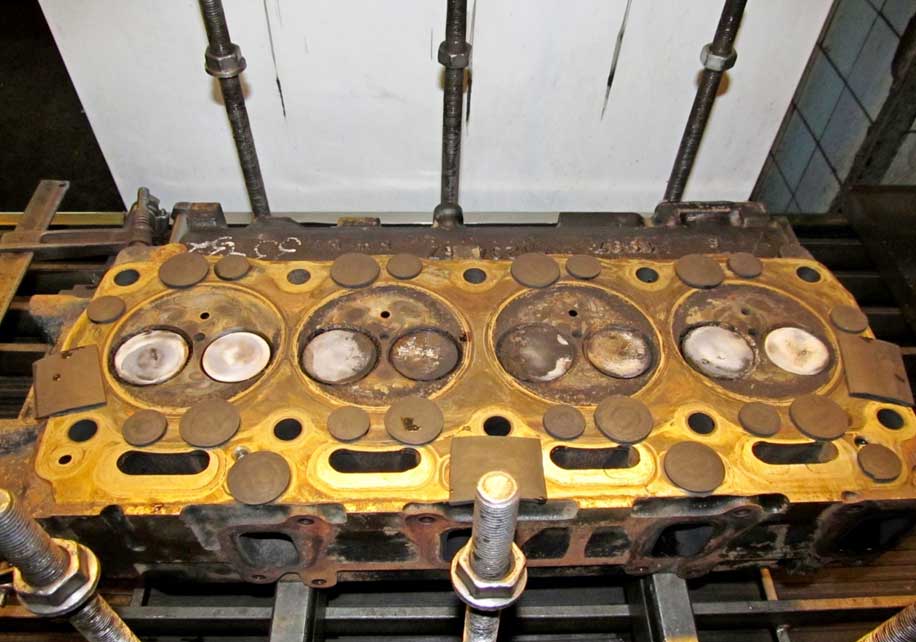

04 - Подготовка головки к опресовке (проверка системы охлаждения на наличие трещин)

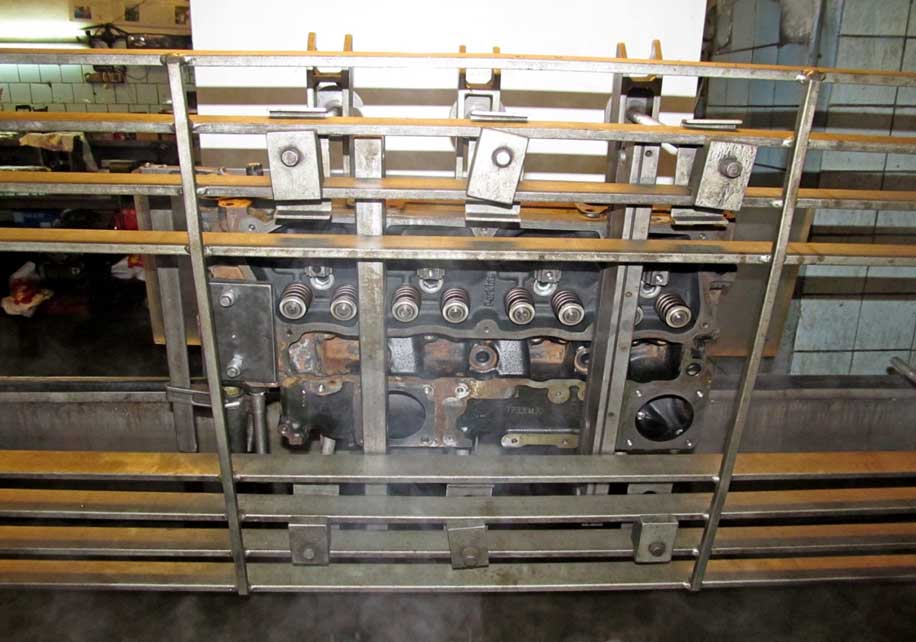

05 - Установка головки на стенд для опрессовки

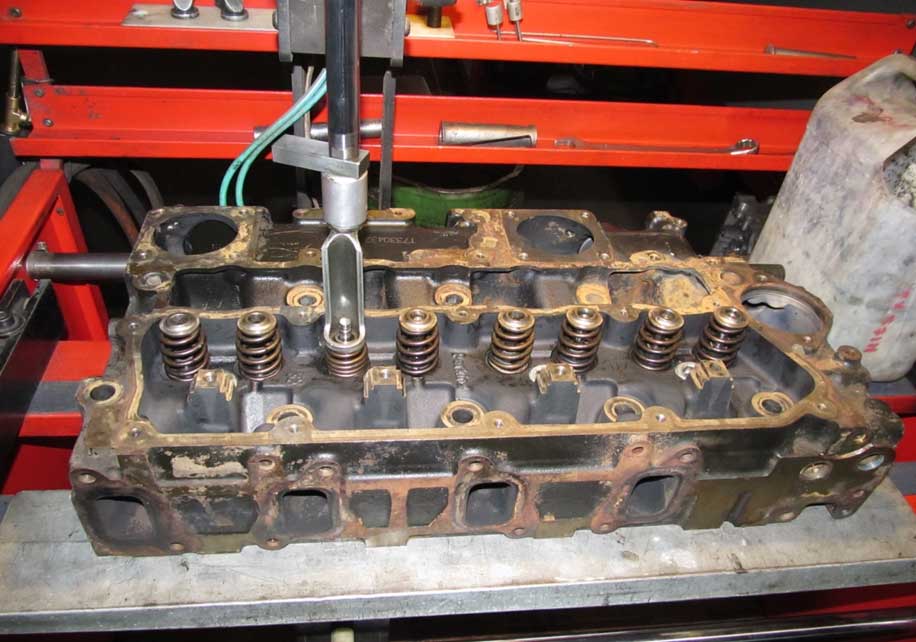

06 - Рассухаривание клапанов на универсальном стенде

07 - Снятие сухарей

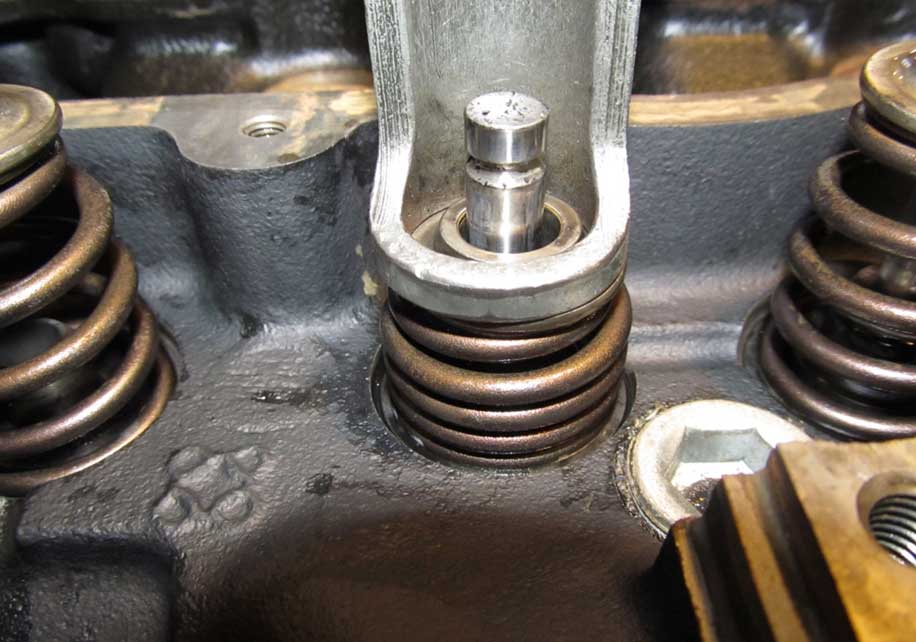

08 - Сухари сняты

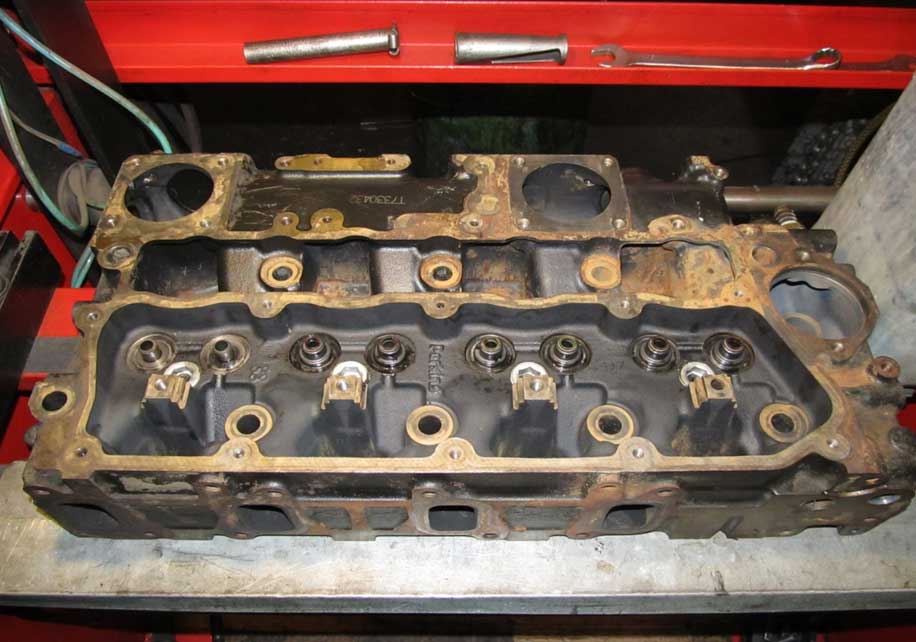

09 - Головка рассухарена, сняты клапана и пружины

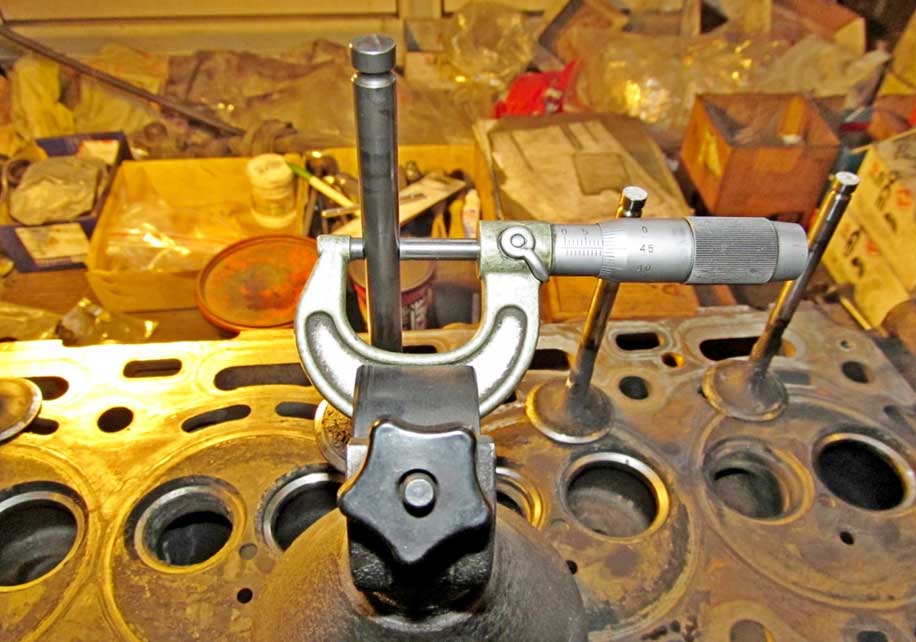

10 - Проверка размера стержня клапана

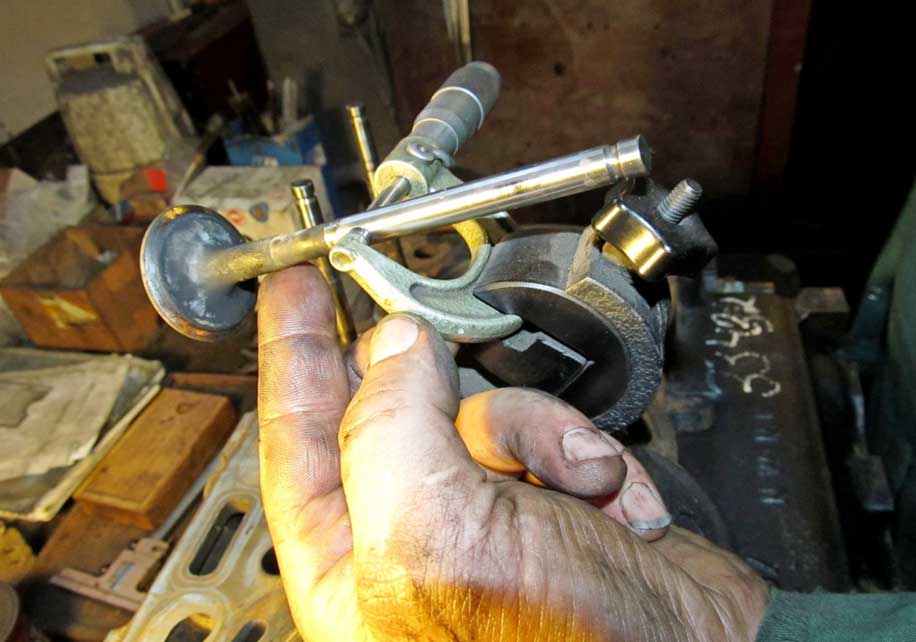

11 - Проверка размера стержня клапана

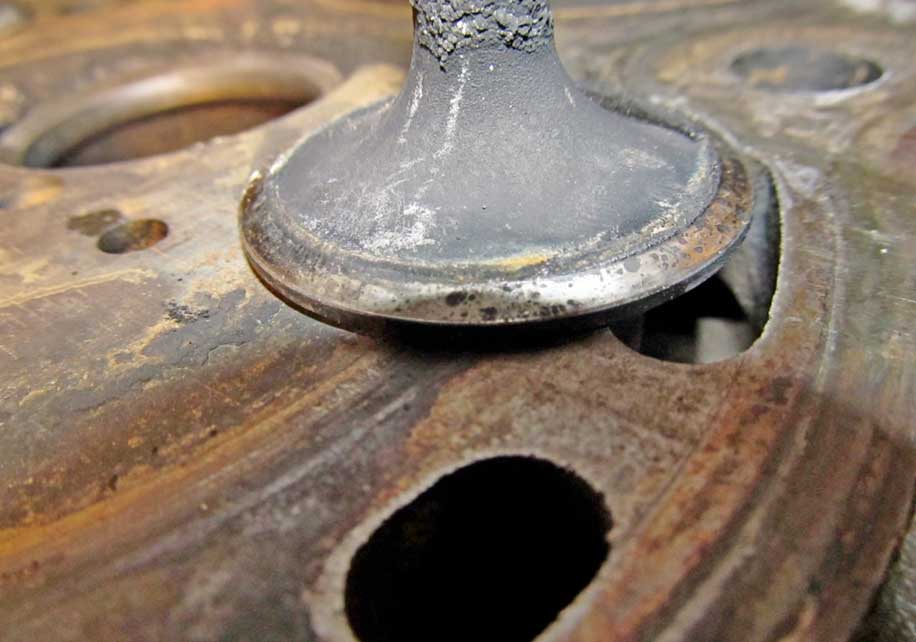

12 - Износ рабочей фаски клапана

13 - Очистка клапана от нагара

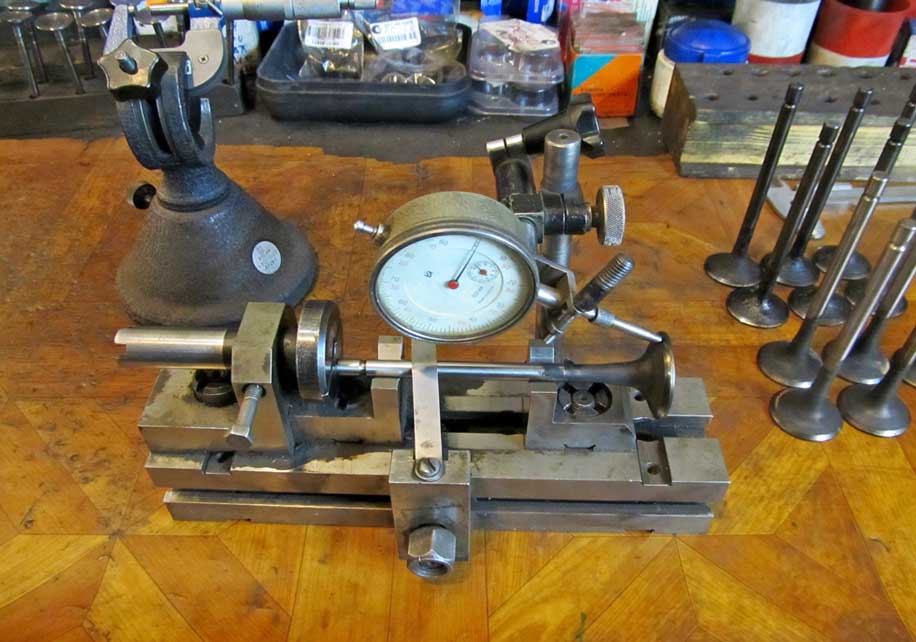

14 - Проверка биения тарелки клапана

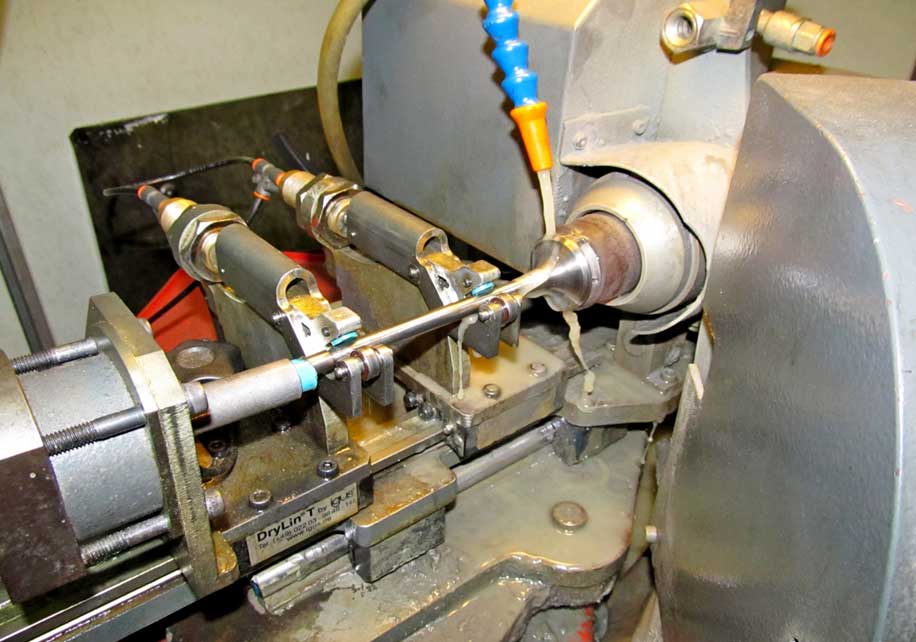

15 - Шлифока рабочей фаски клапана

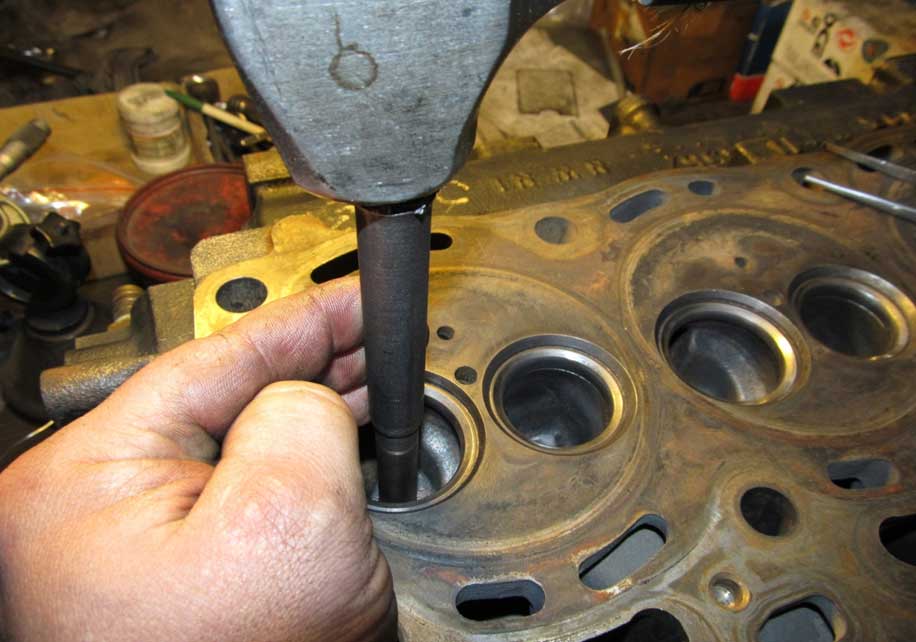

16 - Выпрессовка клапанной втулки

17 - Клапанная втулка выпрессована

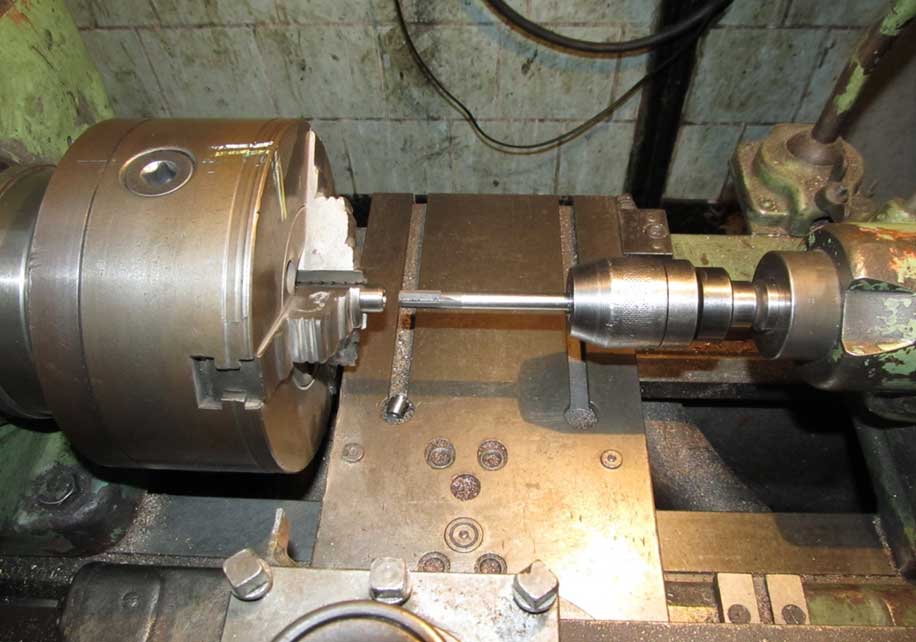

18 - Обработка внутреннего диаметра новой втулки машинной разверткой

19 - Охлаждение направляющих втулок клапана в жидким азоте

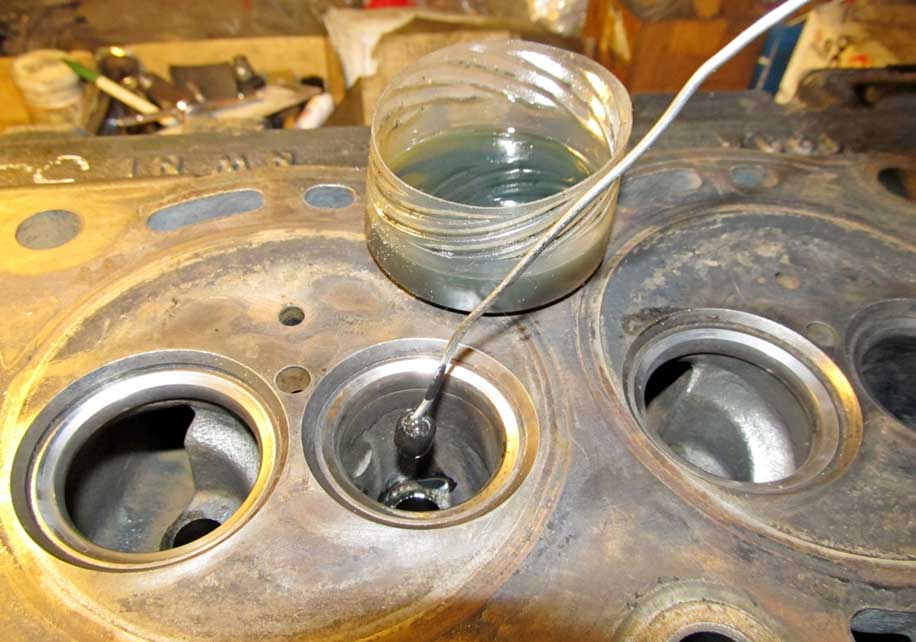

20 - Смазка посадочных мест направляющих втулок перед запрессовкой

21 - Подготовка охлажденной направляющей втулки к установке

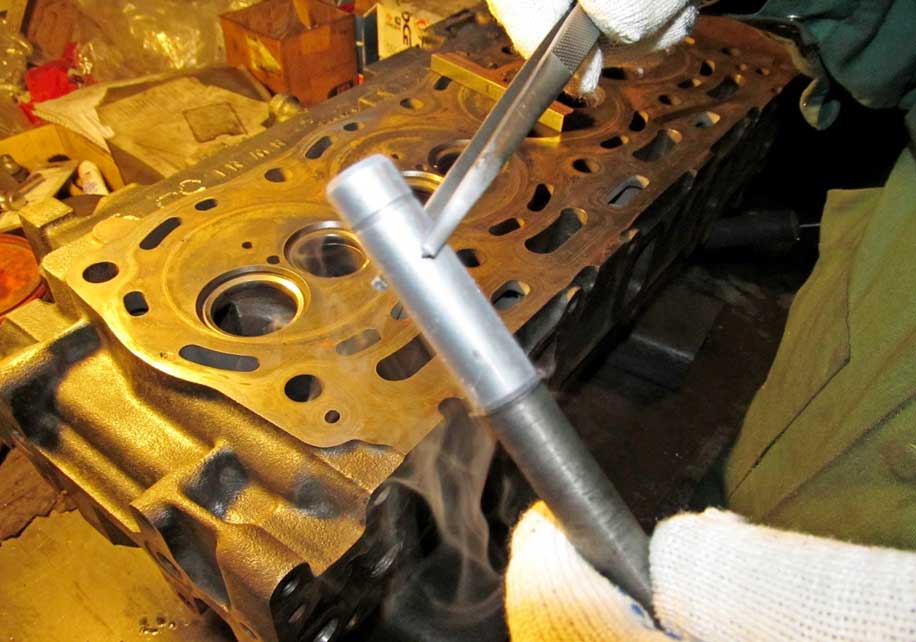

22 - Установка втулки на оправку для запрессовки

23 - Запрессовка направляющей втулки клапана

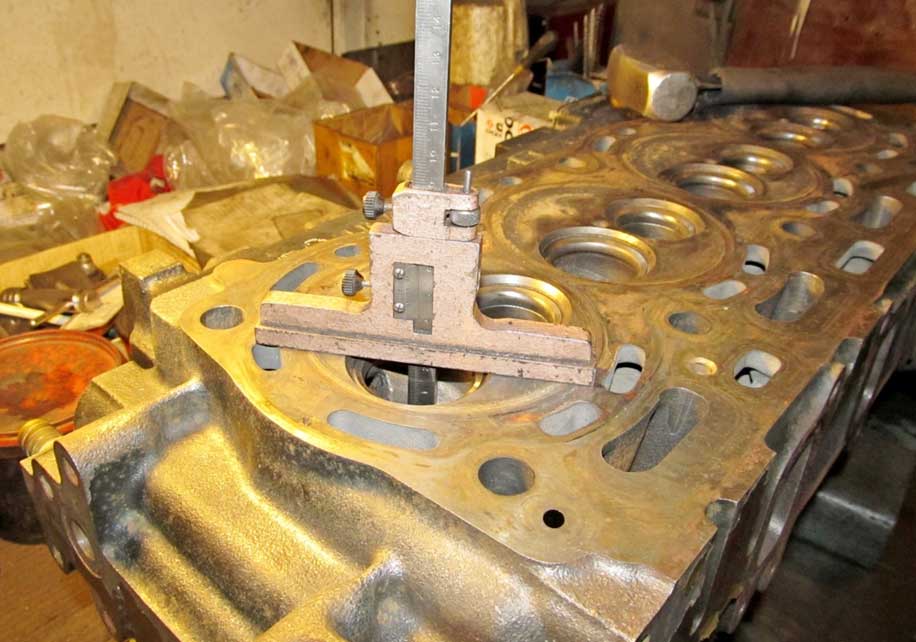

24 - Проверка точности установки направляющей втулки клапана

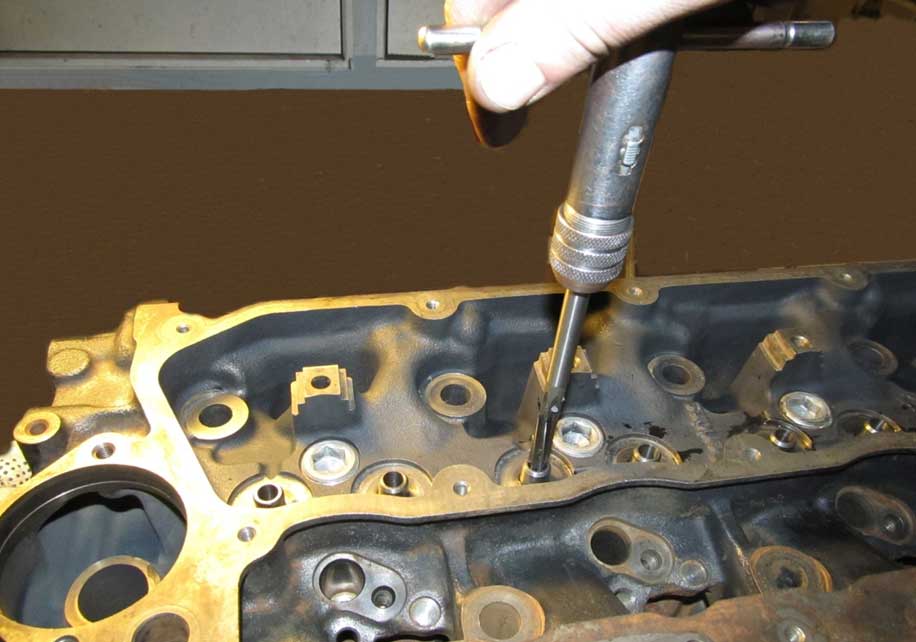

25 - Обработка направляющей втулки клапана ручной разверткой

26 - Обработка направляющей втулки клапана ручной разверткой

27 - Хонингование направляющей втулки специальным алмазным хоном

28 - Хонингование направляющей втулки специальным алмазным хоном

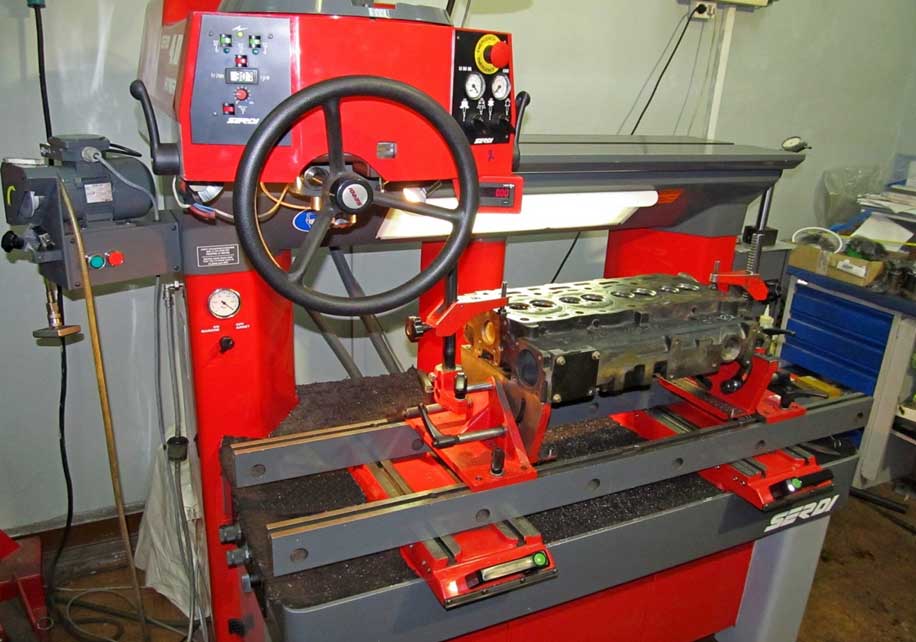

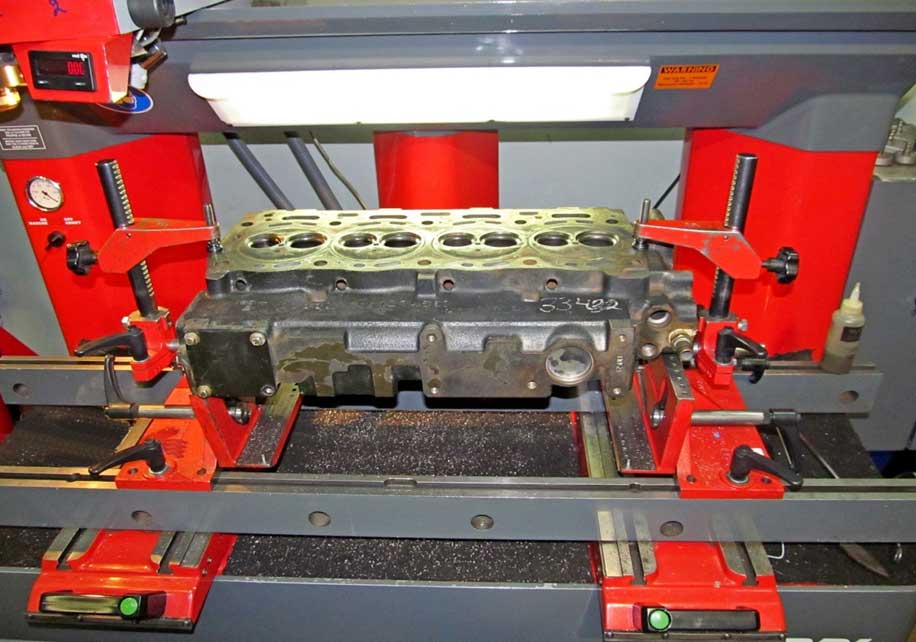

29 - Установка головки блока на станке для обработки седел клапанов

30 - Установка головки блока на станке для обработки седел клапанов

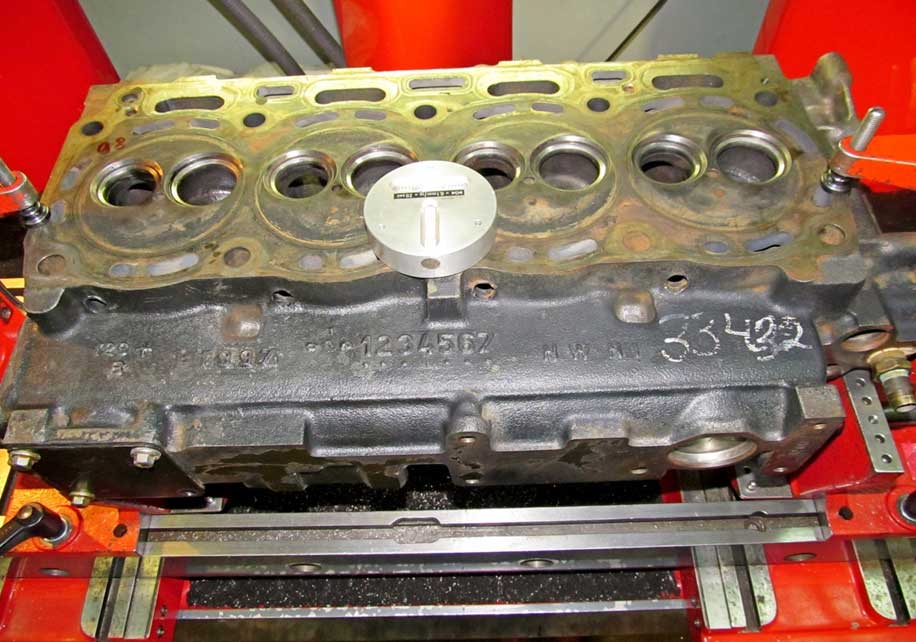

31 - Использование специального уровня для обеспечения точности установки

32 - Использование специального уровня для обеспечения точности установки

33 - Использование специального пилота при обработке седла клапана

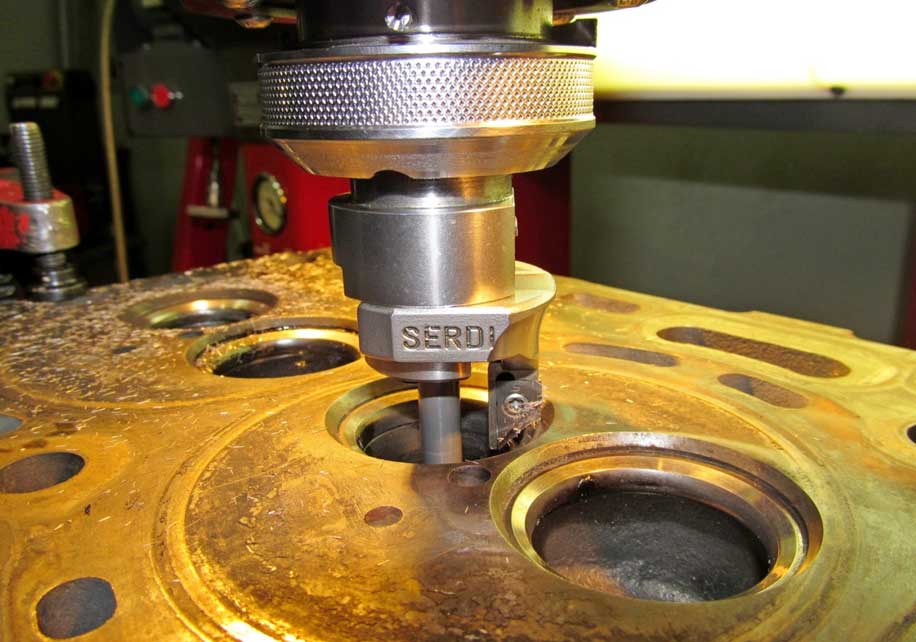

34 - Обработка седла клапана

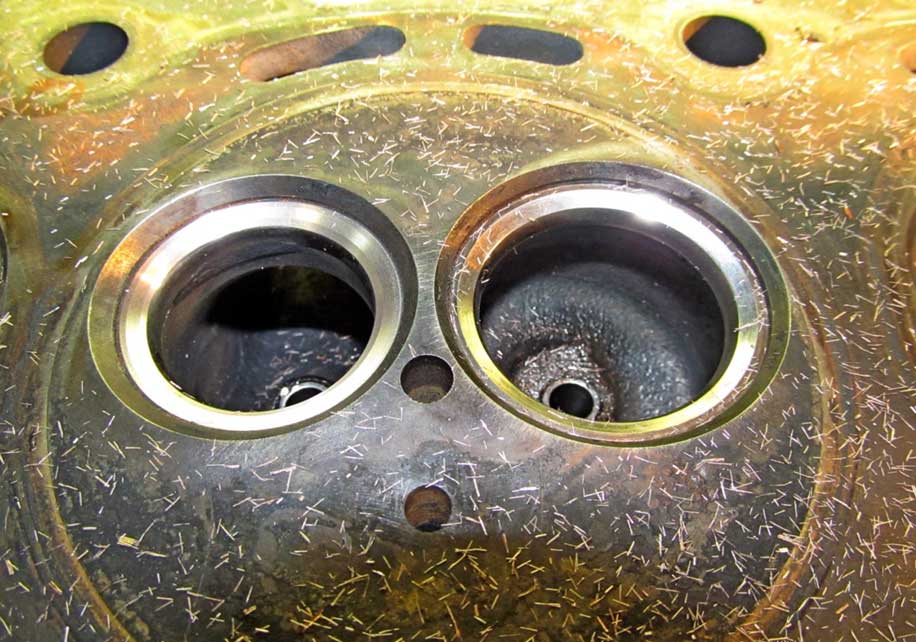

35 - Выпускное и впускное седло клапана обработано

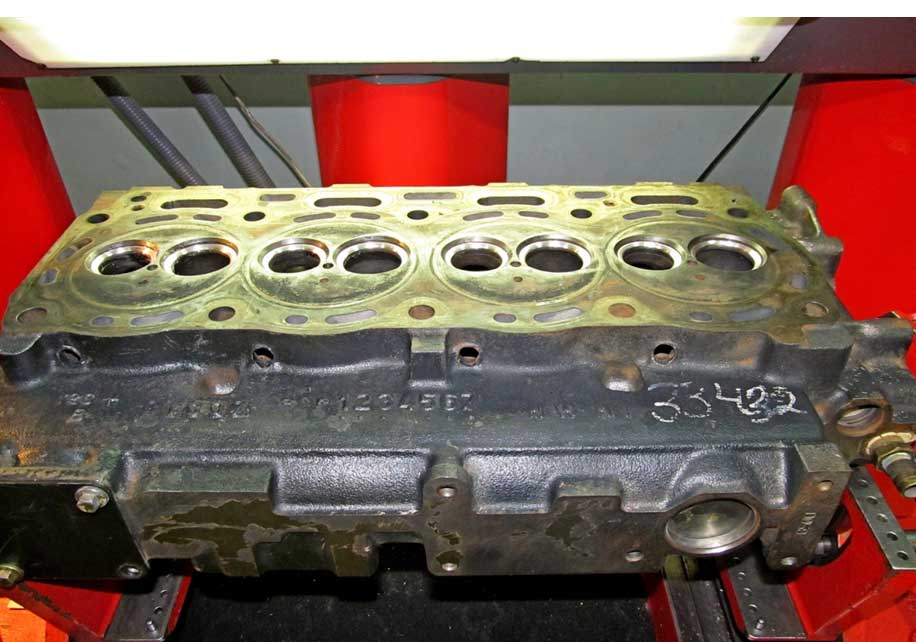

36 - Обработка седел клапанов завершена

37 - Установка головки блока на станке для фрезерования плоскости

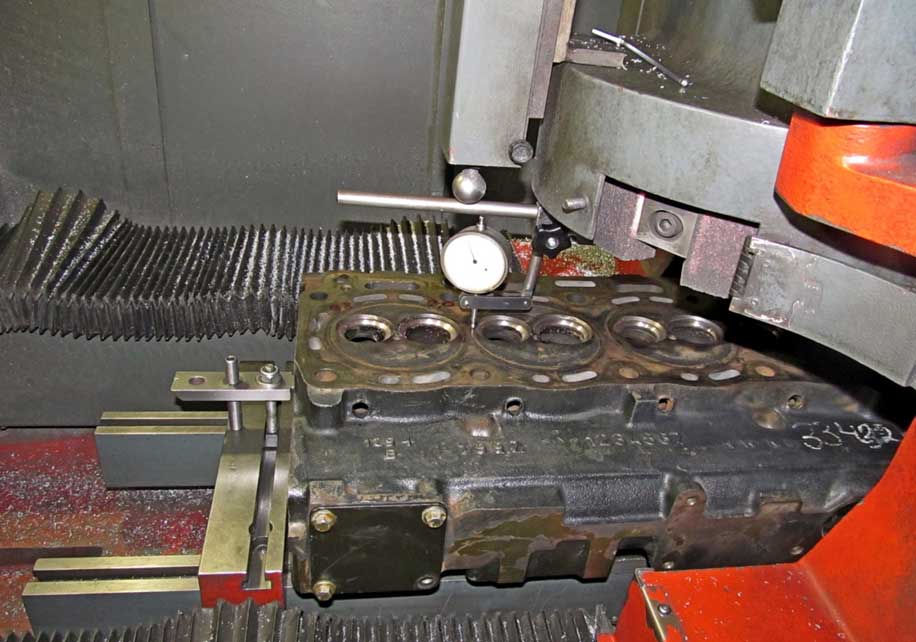

38 - Контроль правильности установки индикаторной головкой

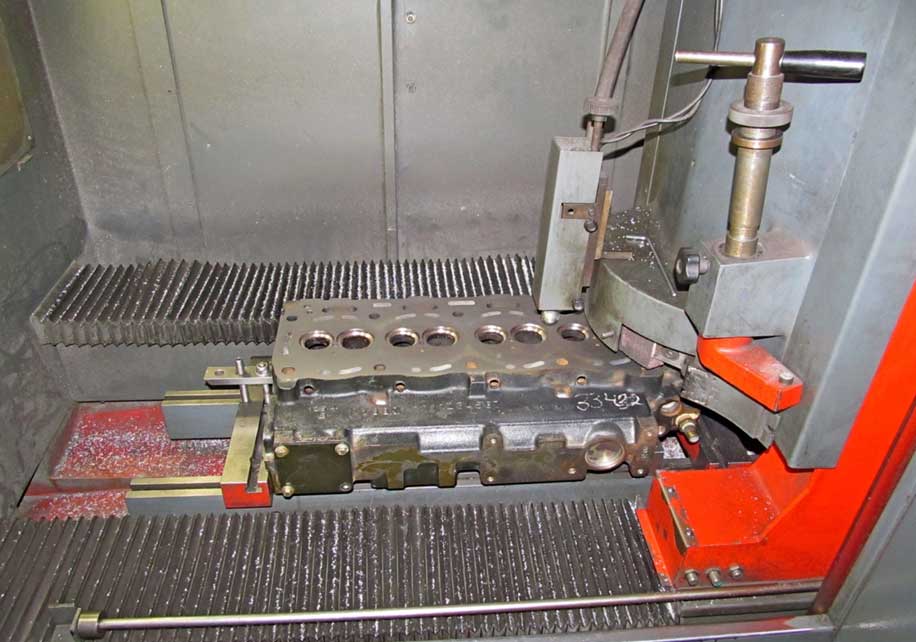

39 - Фрезеровка плоскости

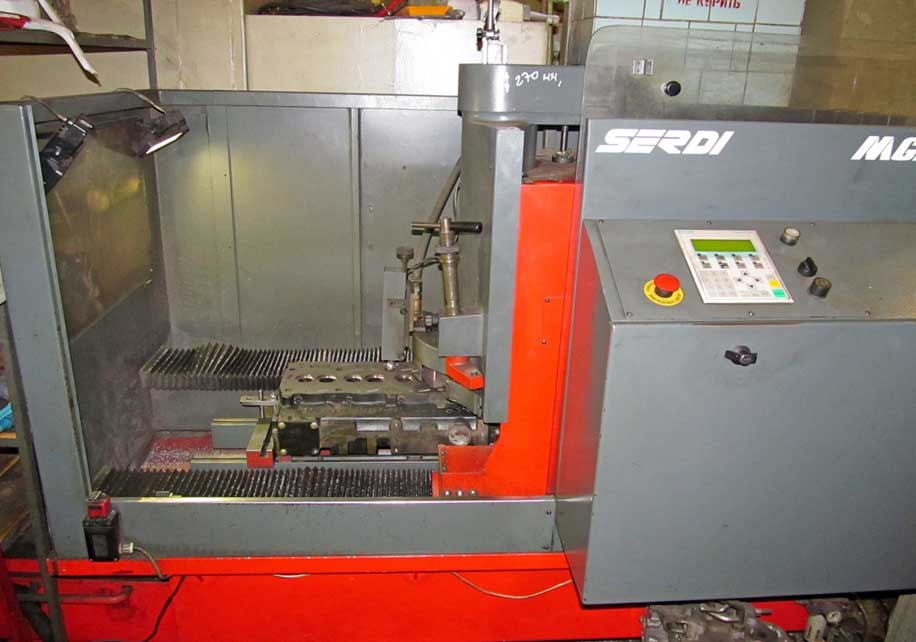

40 - Фрезеровка плоскости

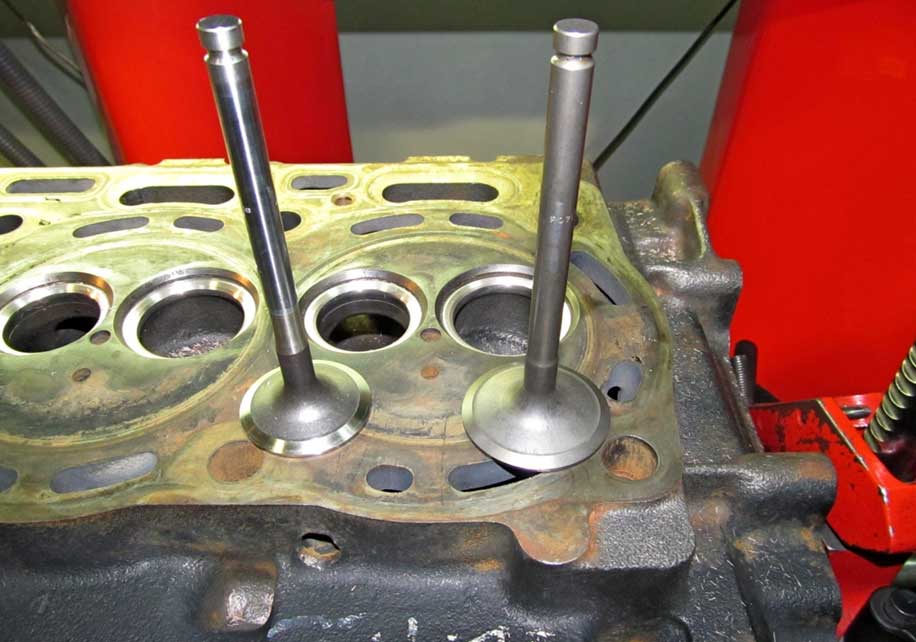

41 - Клапана готовы к притирке

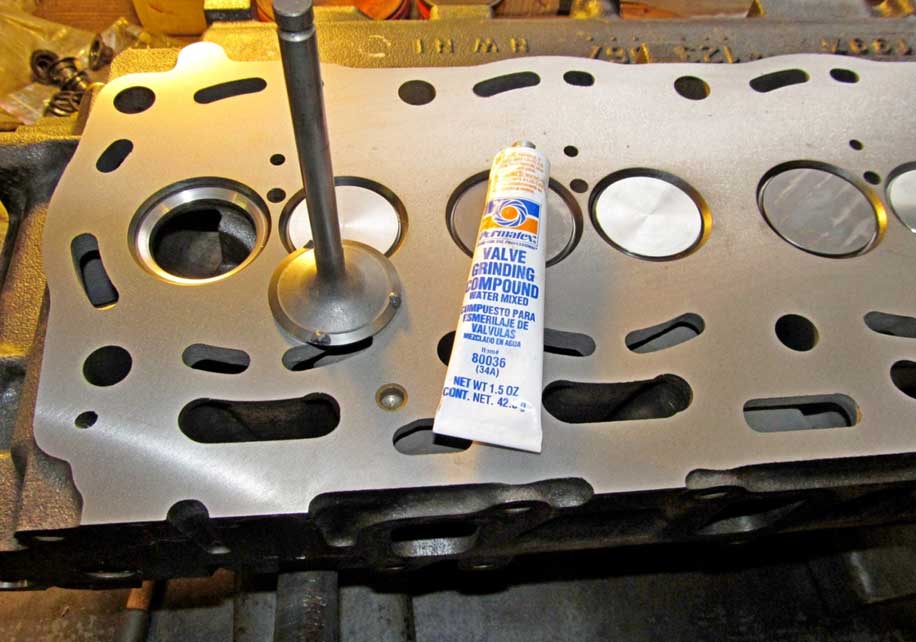

42 - Подготовка к притирке клапана

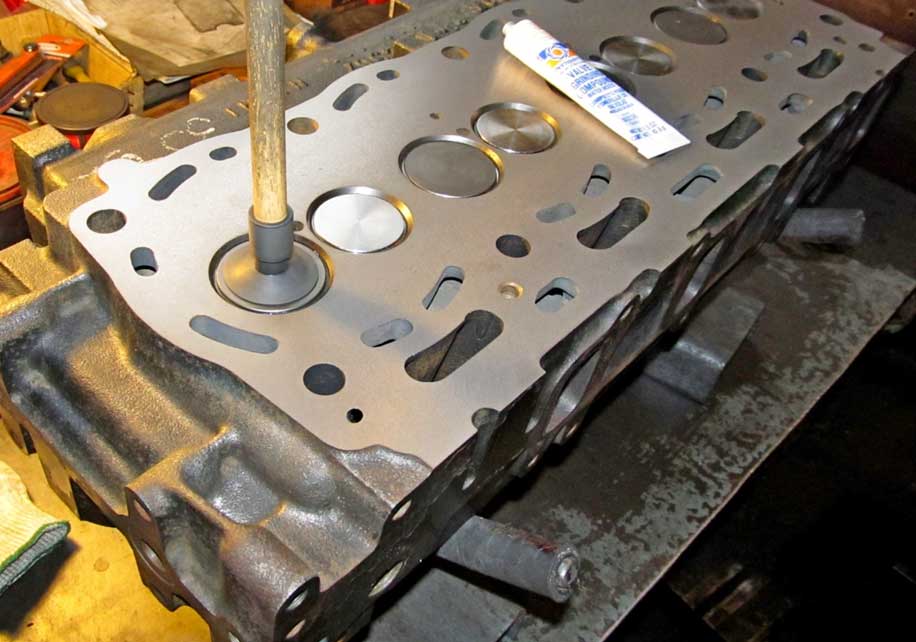

43 - Притирка клапана

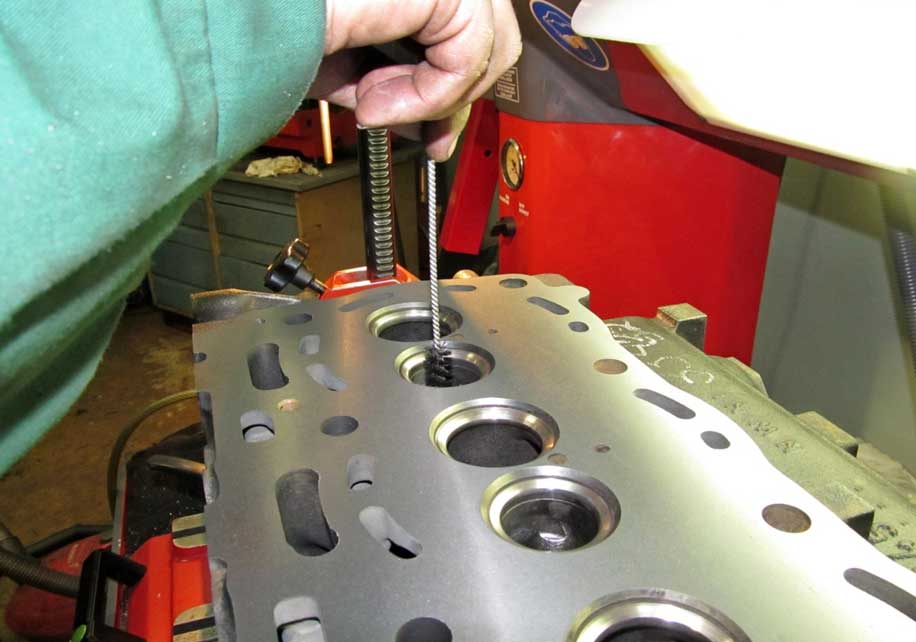

44 - Очистка направляющей втулки клапана перед вакуум-контролем

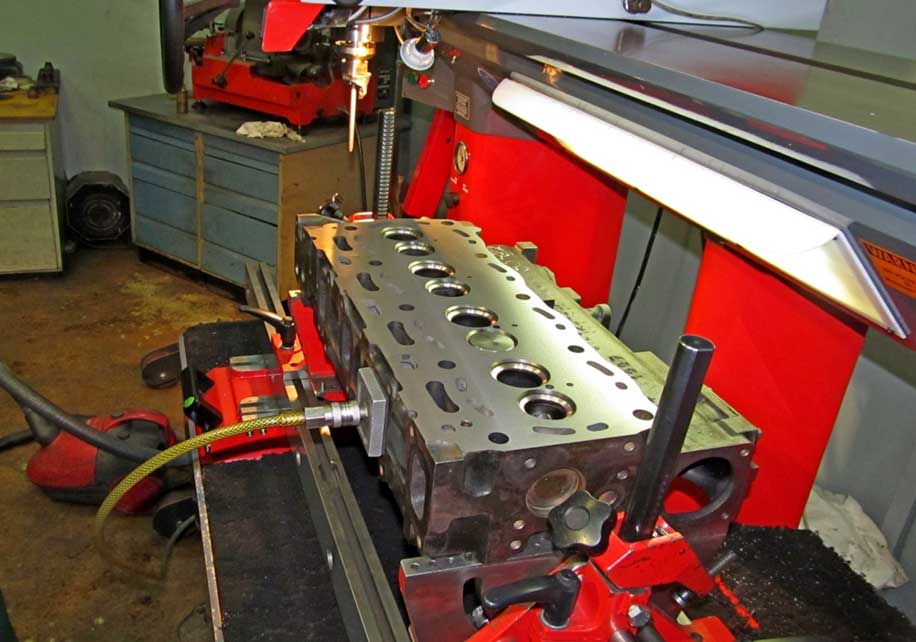

45 - Вакуум-контроль (проверка плотности прилегания клапана)

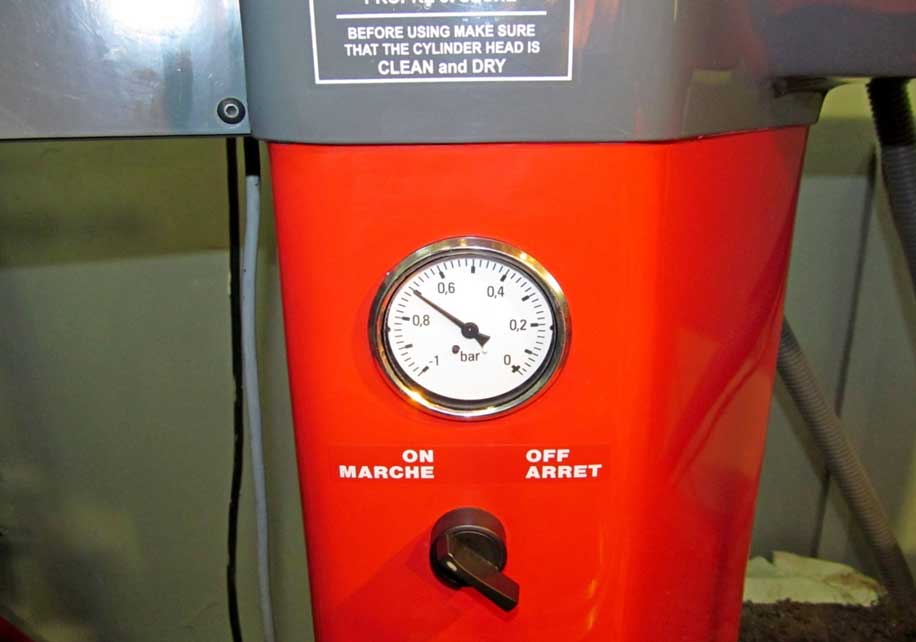

46 - Манометр вакуум-контроля, показывающий плотность прилегания клапана

47 - Подготовка маслосъемных колпачков к установке

48 - Установка маслосъемных колпачков

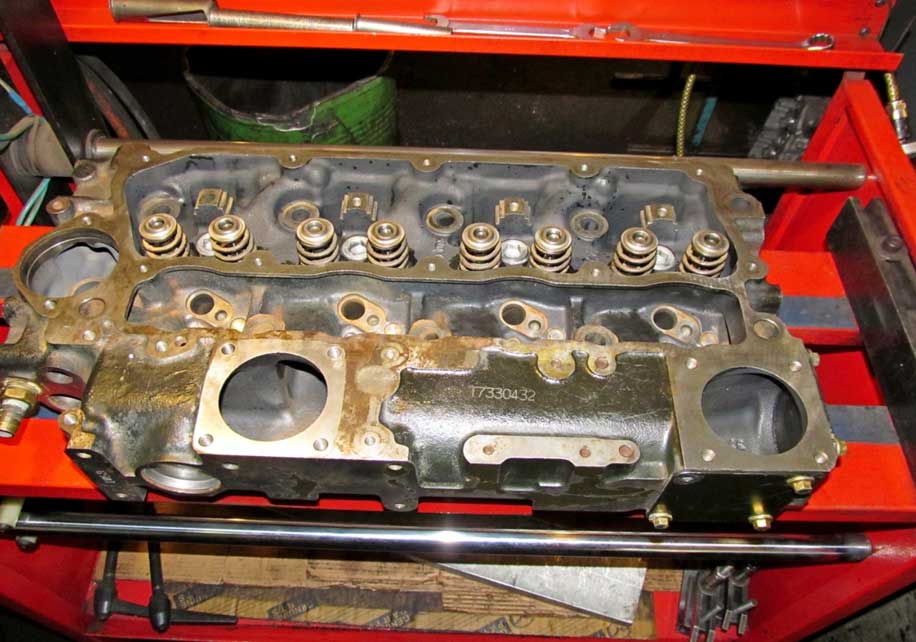

49 - Подготовка головки блока к засухариванию клапанов

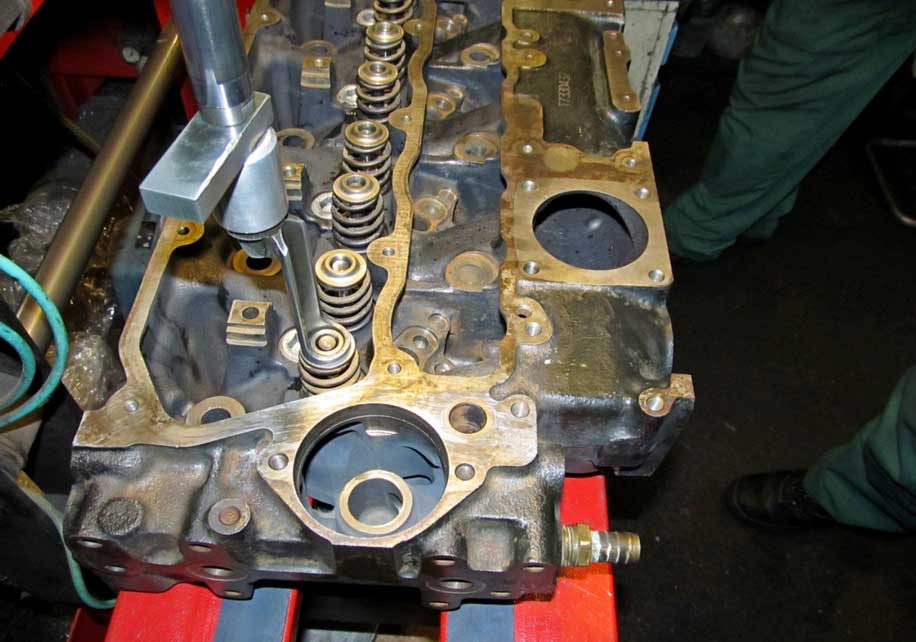

50 - Засухаривание клапанов

51 - Установка сухарей

52 - Головка блока готова к дальнейшей эксплуатации
